Mainboards: Tipps zum Einbau
Special
Moderne Mainboards liefern schon ab etwa 50 Euro alles, was man braucht - wir erklären Euch einige Dinge rund um Mainboards, damit ihr bestens für einen Kauf gewappnet seid. Auch den Einbau der Hauptplatine erläutern wir. Zudem bieten wir über 60 Mainboards für die Sockel AMD AM4 und Intel 1151 v2 in einer Marktübersicht.
Einbau
Für den Einbau eines Mainboards gibt es etliche Tutorials, natürlich auch als Video. Die wichtigsten Tipps fassen wir hier kurz zusammen. Zunächst solltet ihr dafür sorgen, dass kein Bauteil des PCs Kontakt zu einer Stromquelle hat. Ebenso solltet Ihr euch erden, also zum Beispiel an einen Wasserhahn greifen, bevor Ihr loslegt.
In diesem Artikel
Dann setzt ihr am besten zuerst das Mainboard-Slotblech an der Gehäuserückseite ein, also aus Eurer Sicht ganz links im Gehäuse. Wir gehen dabei und bei den kommenden Richtungsanweisungen davon aus, dass ihr seitlich in das offene PC-Gehäuse schaut.
Das Slotblech ist ein Metallblech mit Aussparungen, die den Backpanel-Anschlüssen des Mainboards für USB, LAN und so weiter entsprechen. Dies unterscheidet sich je nach Mainboardmodell teils enorm, so dass ihr unbedingt ein eventuell noch vom alten Mainboard vorhandenes Blech entfernen solltet. Danach achtet auf die Abstandhalter - dies sind besondere an Muttern erinnernde Schrauben, die im oberen Teil ein Gewinde haben. Abstandhalter kommen in die Mainboard-Halterung, und zwar nur dort, wo das Mainboard auch seine Bohrlöcher für die Fixierschrauben hat. Denn diese Schrauben kommen später durch die Bohrlöcher hindurch und werden in das Gewinde der Abstandhalter eingedreht, um das Mainboard zu befestigen. In manchen Fällen wird beim Einbau des Mainboard ein Abstandhalter an einer falschen Stelle platziert oder auch übersehen - dadurch kann es einen Kurzschluss geben, so dass das Mainboard Fehler produziert, im schlimmsten Falle, wenn auch extrem selten, sogar einen Defekt erleidet.
Quelle: Asus

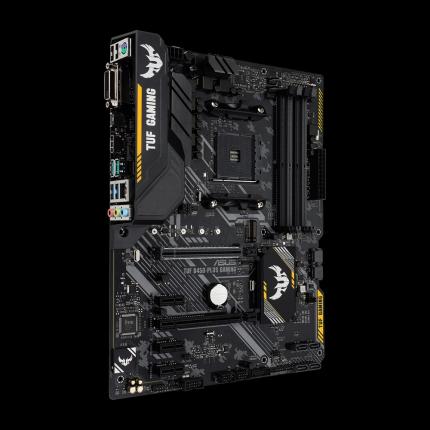

Links oben erkennt man gut das Backpanel mit den Anschlüssen - dies kommt bündig passend ans Slotblech der Gehäuserückseite.
Bei einigen Gehäusen sind bereits in der Mainboard- Halterung erhabene Stellen vorhanden, so dass dort kein Abstandhalter mehr nötig ist. Sobald das Thema Abstandhalter geklärt ist, kommt es zum eigentlichen Einbau des Mainboards - am einfachsten ist es, wenn ihr es schräg ins das Gehäuse einführt, und zwar mit der linken Seite nach unten, so dass das Backpanel als erstes Kontakt zum Slotblech haben. Dann verschiebt ihr das Mainboard, bis die Anschlüsse zu den Aussparungen des Bleches passen, und senkt es langsam immer weiter ab, bis es komplett aufliegt. Drückt es dabei die ganze Zeit leicht nach links und haltet es weiter fest, ansonsten schiebt euch das Slotblech das Mainboard wieder ein Stück nach rechts. Als erstes solltet ihr dann die erste oder zweite Schraube von links oben durch die entsprechende Bohrung in den unter dem Mainboard befindlichen Abstandhalter eindrehen. Danach kommt eine Schraube der rechten Mainboardseite dran, den Rest schraubt ihr einfach wechselweise mal hier, mal dort ein. Die Schrauben solltet ihr zuerst alle nur eher lose fixieren, damit ihr das Mainboard noch um ein bis zwei Millimeter verschieben könnt, falls eines der noch nicht versorgten Bohrlöcher nicht bündig über dem Abstandhalter liegt. Sind alle Schrauben vorbereitet, könnt ihr sie festdrehen - aber übertreibt es nicht, denn ein PC wird nicht so stark und oft bewegt, als dass man das Mainboard bombenfest fixieren müsste. Wer es übertreibt, riskiert einen Riss am Bohrloch, der im schlimmsten Falle einer Leiterbahn ereichen kann.
Nun fehlen noch die vom Netzteil kommenden Stromanschlüsse und die Kabel vom Frontpanel für den Ein/Aus-Schalter, die HDD-LED und so weiter. Haltet Euch hier an das Handbuch des Mainboards - moderne Modelle brauchen neben dem langen Hauptstromkabel noch einen zusätzlichen 8- beziehungsweise 4+4-Stromstecker, der in der Regel eher links oben beim Mainboard aufgesteckt wird. Falsch machen kann man dabei nichts, da die korrekten Stecker stets ohne Gewalt problemlos passen - nur zum endgültigen einrasten ist teilweise durchaus viel Kraft notwendig. Übrigens: ihr könnt die CPU und den CPU-Kühler bereits vor dem Einbau des Mainboards montieren - bei größeren Kühlern kann es dann allerdings je nach Mainboard-Modell schwer werden, den Zusatz-Stromstecker aufzustecken. Schaut Euch die Situation also vor dem Einbau bereits mal als Trockenübung an.
