In unserem Special klären wir euch über die Bestandteile einer individuell zusammengestellten PC-Wasserkühlung sowie deren Vor- und Nachteile auf.
Radiatoren
Das nächste Thema sind Radiatoren - diese haben für PC-Wasserkühlungen stets eine rechteckige Blockform, deren Grundfläche die Anzahl und Rahmenbreiten der zu verwendenden Lüfter bestimmt. Es gibt für 120mm-Lüfter die Radiator-Größen 120, 240, 320 und 480, also entsprechend der Summe der Lüfter-Rahmenbreiten. Für 140mm-Lüfter sind es folglich die Größen 140, 280 und 420.
Man spricht daher auch beispielsweise von einem 240er-Radiator, wenn man einen Radiator für zwei 120mm-Lüfter meint. Der Radiator selbst ist aber wegen seiner Anschlüsse für den Wasserkreislauf meistens drei bis vier Zentimeter länger als die Summe der Rahmenbreiten der Lüfter. Je nach dem, wie ihr den Verlauf der Schläuche plant, sind die schon genannten gewinkelten Fittings oder Adapter sehr hilfreich, und zwar auch dann, wenn die Anschlüsse des Radiators nach dem Einbau ein wenig ungünstig für den Schlauch-Verlauf liegen. Für eine selbst zusammengestellte Wasserkühlung empfehlen wir einen Radiator in den Formaten 240, 320 oder 280. Für diese Baugrößen gibt es nämlich relativ viele Gehäuse, die dafür den nötigen Platz bieten, wobei 320er-Modelle in der Regel eher oben Platz finden, 280er-Radiatoren hingegen auch häufig vorne platziert werden können.
Wer besonders leise kühlen will, kann auch mehr als nur einen Radiator verwenden, da man zwar mehr, aber dafür sehr langsam drehende Lüfter nutzen kann. Bei den Preisen gibt es große Unterschiede, die neben dem Material auch von der Dicke des Radiators abhängen. Prinzipiell bieten dickere Radiatoren mehr Fläche und somit mehr Kühlleistung, aber auch eher schmale Radiatoren können dank sehr guter und filigraner Lammellenkonstruktion ebenbürtig sein. 240er-Modelle gibt es ab etwa 30 Euro mit einer Dicke ab 20 Millimeter. Wir empfehlen für normale Gehäuse aber 20 bis 30, maximal 40 Millimeter als Dicke, auch um Konflikte zu vermeiden - bedenkt, dass die beim Radiator nicht mitgelieferten Lüfter und deren Rahmendicke (in der Regel 25 Millimeter) auch noch dazukommen. Sitzen Radiator und Lüfter oben, besteht die Gefahr, dass es einen Konflikt mit den RAM-Riegeln gibt. Vorne platziert wird wiederum eventuell Platz für eine lange Grafikkarte weggenommen.
Quelle: EK Waterblocks

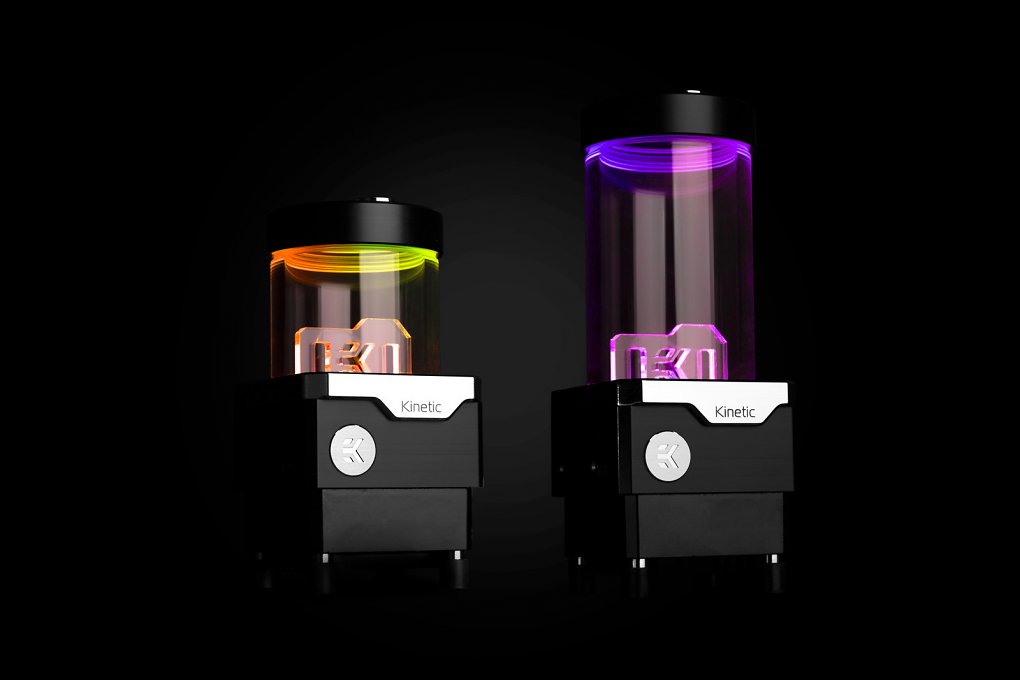

EK Quantum Kinetic Pumpe-AGB-Kombinationen mit verschieden großen AGBs
Pumpe und AGB
Wichtig für den Wasserkreislauf sind auch eine Pumpe sowie ein AGB (Ausgleichsbehälter). Letzterer dient als Wasserbehälter, wobei man ihn nicht komplett befüllt, damit sich das warme Wasser problemlos ausdehnen kann. Es sammelt sich zudem dort Luft, die sich nach dem ersten Befüllen noch, zum Teil nur in Form von winzigen Blasen, im Wasserkreislauf befindet. Klassischerweise haben AGBs eine zylindrische Form und sind durchsichtig. Sie werden dann wiederum auf eine Pumpe aufgeschraubt, deren Form aus einer meist quadratische Grundfläche besteht. Wichtig ist, dass man beim Kauf die Kompatibilität zwischen Pumpe und AGB achtet - oder man greift direkt zu einem Gesamtpaket oder einer Fertig-Lösung, die Pumpe und AGB miteinander vereinigt. Bei den Pumpen wiederum muss man ebenfalls aufpassen, sofern man kein Gesamtpaket kauft. Denn es gibt auch nackte Pumpen, bei denen noch der so genannte Aufsatz fehlt. Dies ist eine Art Gehäuse, das auch die nötigen Anschlüsse für Fittings und den AGB bietet. Aufsätze bestimmen auch das Design und können beispielsweise aus transparentem Acryl mit Fassungen für LEDs bestehen. Wegen der Elektronik-Lieferkrise sowie der Tatsache, dass immer mehr Nutzer sich direkt eine AiO-WaKü kaufen, sind vor allem Pumpen und Pumpen-AGB-Kombination inzwischen sehr teuer geworden - bei unserem Partner Caseking geht es erst ab etwa 120 Euro erst los, zum Bespiel mit dieser klassischen AGB-Pumpen-Kombination von Alphacool für 129 Euro. Eine komplette AiO-WaKü aus der Mittelklasse mit 240er-Radiator kostet hingegen nur 80 bis 100 Euro.
