In unserem Special klären wir euch über die Bestandteile einer individuell zusammengestellten PC-Wasserkühlung sowie deren Vor- und Nachteile auf.
Schläuche anschließen mit Fittings
Den Start machen die wohl unscheinbarsten Bauteile, die aber extrem wichtig sind: die ab etwa 2,50 Euro pro Stück erhältlichen Anschraubtüllen, auch Fittings genannt. Mit diesen fixiert ihr Schläuche an den Anschlüssen von Pumpe und AGB (die meistens eine Einheit bilden, aber getrennt gekauft werden können), Radiator und Kühlkörper.
Letztere Bauteile haben immer mindestens zwei Anschlüsse, und zwar jeweils mindestens einen Ein- und Ausgang für den Wasserkreislauf. Ihr habt es also bei einer selber zusammengestellten Wasserkühlung für die CPU bei Verwendung eines einzelnen Radiators in der Summe mit mindestens sechs Anschlüssen und somit auch sechs nötigen Fittings zu tun, sofern AGB und Pumpe als eine Einheit fungieren. Die Anschlüsse an den Bauteilen haben standardmäßig ein 1/4-Zoll-Gewinde. In dieses Gewinde schraubt man die eine Seite des Fittings hinein, über das andere Ende des Fittings wird dann der Schlauch gestülpt und mit einer Muffe, die zum Lieferumfang des Fittings gehört, fixiert.
Quelle: Antonio Funes

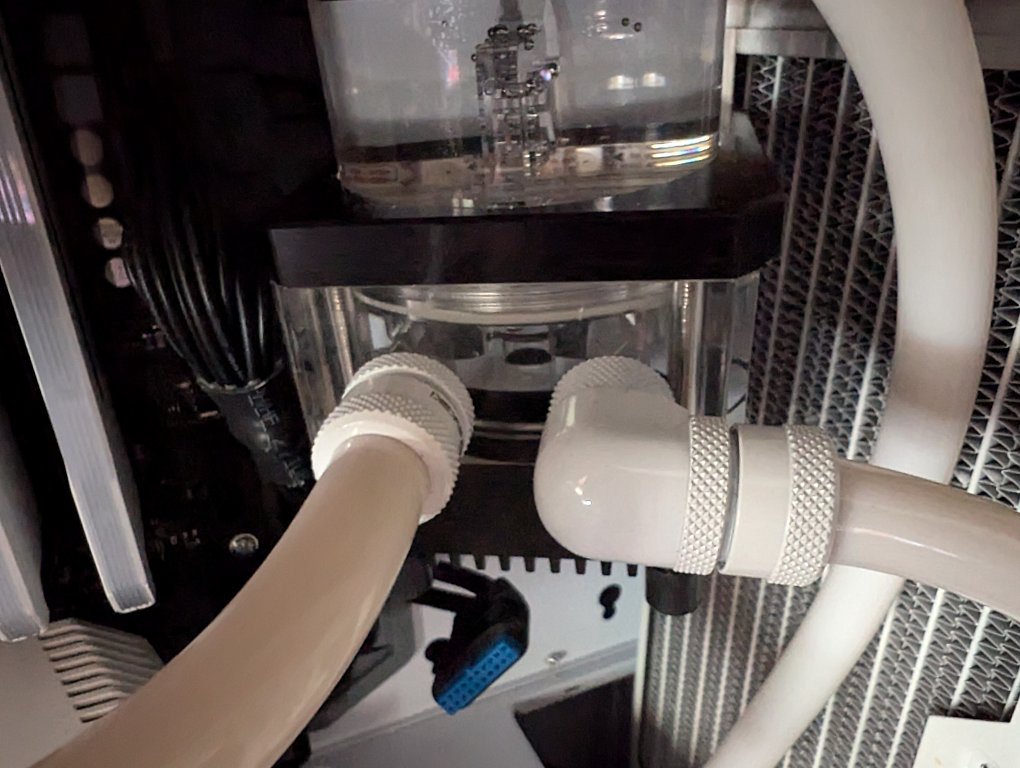

Am Pumpenaufsatz angebrachte Fittings mit Schläuchen
Damit man verschieden dicke Schläuche verwenden kann, gibt es verschiedene Fittings, die für den Schlauch dann passende Durchmesser haben. Weit verbreitet ist beispielsweise die Größe 10/13 - das bedeutet, dass der Schlauch einen Innendurchmesser von etwa 10 und einen Außendurchmesser von etwa 13 Millimetern hat. Achtet beim Kauf also darauf, dass Fitting und Schlauch zueinander passen. Schläuche gibt es in der Regel in schwarz, weiß sowie transparent. Auch mit fluoreszierendem Material sind Schläuche im Handel zu haben. Damit ihr mit verschiedenen Winkeln arbeiten könnt, was den Verlauf des Schlauchs vom Bauteil weg oder zu ihm hin angeht, gibt es gewinkelte Fittings sowie Adapter, vor allem mit Winkeln von 90 Grad. So kann es beispielsweise sein, dass ihr von einem Radiator aus den Schlauch so verlegen wollt, dass er kurz nach dem Fitting eine zu enge Kurve machen muss und knickt. Mit einem 90-Grad-Fitting oder 90-Grad-Adapter plus Fitting kann man diese Biegung aber vermeiden oder zumindest deutlich entschärfen. Der Unterschied zwischen Fitting und Adapter ist, dass letzterer nicht für den Schlauch gedacht ist, sondern auf der einen Seite ein ¼-Zoll-Gewinde für das Wasserkühlungs-Bauteil und auf der anderen Seite ein ¼-Zoll-Gewinde für ein Fitting hat. Es gibt zudem auch noch Verteiler-Bauteile, Schlauchverlängerungen und vieles mehr.
Hardtubing
Bevor wir mit den einzelnen Komponenten weitermachen, bauen wir kurz das so genannte Hardtubing als Thema ein. Damit ist das Verwenden von Acryl-Rohren anstelle von flexiblen Schläuchen gemeint. Mit den starrem Rohren lassen sich linear verlaufende Konstruktionen erschaffen, die manch einer schöner findet als die Schläuche, die sich in Kurven durch das Gehäuse winden. Für Hardtubing verwendet man andere Anschlüsse als für die Schläuche, und um die Rohre bei Bedarf zu verbiegen, erwärmt man sie, wobei man hierfür ein spezielles Werkzeug beziehungsweise eine Art kleine Werkbank verwenden sollte. Alternativ gibt es auch kleine Silikonrohrstücke, die man für Biegungen verwenden kann. Hardtubing ist am Ende kostenintensiver als die Schlauch-Variante, wirkt aber meist aufgeräumter. Wer selbst Hand anlegen will, muss sehr exakt arbeiten - schneidet man das Rohr zu kurz, passt es nicht und kann in die Tonne getreten werden. Bei Schläuchen hingegen hat man immer etwas Spiel, da man ohnehin nicht von einem exakt geraden Verlauf ausgeht. Man kürzt den Schlauch so, dass er trotzdem etwas zu lang ist und dann einfach eine kleine Biegung macht, um die Überlänge auszugleichen. Die Option Hardtubing solltet ihr nur dann erwägen, wenn ihr es wegen der Optik unbedingt einsetzen wollt.
