In unserem Special dreht sich alles um das Aufrüsten oder den Neubau eines PCs. Wir erklären euch, wie ihr die wichtigen Bauteile eines PCs in das Gehäuse einbaut: Netzteil, Mainboard, CPU, Kühler, RAM, Laufwerke und natürlich auch die Grafikkarte. Zudem haben wir sieben Aufrüstkits bestehend aus CPU, Mainboard und RAM ab 205 Euro zusammengestellt.

Grafikkarte einbauen

Die Grafikkarte gehört in den ersten großen PCIe-Slot des Mainboards. Die Lüfter der Grafikkarte zeigen dabei nach unten. Am besten ihr haltet die Grafikkarte zuerst in Höhe der späteren Einbauposition, damit ihr seht, welche der Slotbleche hinten am Gehäuse zu entfernen sind. Bei modernen starken Grafikkarten sind es meist zwei bis drei, und je nach Gehäuse handelt es sich nicht um die obersten zwei bis drei Slotbleche, sondern es geht erst ab dem zweiten (von oben aus gezählt) los.

In diesem Artikel

Sind die passenden Slotbleche entfernt, dann könnt ihr die Karte vorsichtig einstecken - da es rechts am PCIe-Slot eine Lasche gibt, wird man auch ein Klicken hören, wenn diese einrastet.

Quelle: Antonio Funes So wird die Grafikkarten-Rückseite am Gehäuse fixiert. Die Grafikkarte wird nun ein wenig nach "links unten" hängen - drückt sie an der linken Seite ein wenig nach oben, so dass ihr die Fixierschrauben befestigen könnt - siehe das Foto links. Zum Schluss kommen je nach Grafikkartenmodell noch ein oder zwei PCIe-Stromstecker auf das/die Stromports der Grafikkarte. Die PCie-Stecker haben sechs Pins sowie ein kleines Anhängsel mit zwei weiteren Pins. Falls der Stromport acht Pins hat, müsst ihr das Anhängsel vorher bereits mit dem 6-Pin-Teilstück verbinden und es dann gemeinsam als 8-Pin-Stecker aufstecken.

Hinweis: Um eine Grafikkarte wieder auszubauen, müsst ihr die Stromstecker und die Slotblech-Schrauben wieder entfernen und auch oben beschriebene Lasche am PCIe-Slot zur Seite drücken, damit die Karte nicht mehr arretiert ist. Haltet die Lasche gedrückt und entfernt die Karte vorsichtig.

Laufwerke einbauen

Im Grunde genommen sind Laufwerke neben dem Netzteil das Einfachste am PC-Zusammenbau. Je nach Gehäuse-Typ gibt es Fächer, in die man Festplatten oder SSDs (natürlich mit Ausnahme der M.2-SSDs, die man direkt auf das Mainboard einsteckt) einschieben und festschrauben kann, oder aber es sind Schlitten, auf die man die Festplatte/SSD aufschraubt und dann in den passenden Schacht schiebt. Manchmal gibt es auch zwei Schienen, die man seitlich an die SSD oder Festplatte schraubt, und dann alles zusammen in den entsprechenden Schacht einschiebt.

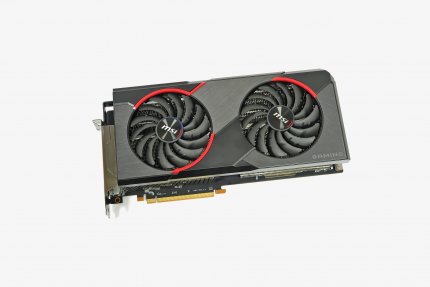

Quelle: PC Games Hardware Derzeit mit einem Top-Preis-Leistungs-Verhältnis in der oberen Mittelklasse bis Oberklasse: Eine AMD Radeon RX 5700 XT, hier ein Modell von MSI. An jede SSD und Festplatte kommt nur jeweils ein passendes Stromkabel vom Netzteil sowie ein SATA-Kabel, dessen anderes Ende auf einen SATA-Port des Mainboards aufsteckt wird.

Aufrüst-Kits: Vorwort zu Grafikkarten

Viele von euch besitzen PCs, die zwar schon einige Jahre auf dem Buckel haben, aber deren CPU noch stärker ist als ihr vielleicht denkt. Denn da die Spiele in ihrer technischen Basis noch immer auf die aktuelle, Ende des Jahres schon sieben Jahre Konsolengeneration abgestimmt sind, werden von der CPU keine Wunderdinge erwartet. Sollte Euer PC aktuelle Games nicht mehr packen, eure CPU aber nicht viel älter als fünf Jahre und bei Kauf wiederum nicht nur eine Einsteiger-CPU gewesen sein, dann ist es sehr gut möglich, dass ihr nur eine neue Grafikkarte benötigt, um alle Games auf hohen Details spielen zu können, sofern euer PC gleichzeitig mindestens acht Gigabyte RAM hat. Für eine passende Grafikkarte möchten wir euch dafür auf unser Special vom Anfang des Monats verweisen, in dem ihr neben allgemeinen Kauftipps auch über 50 Grafikkarten von 135 bis 800 Euro findet. Auf der nächsten Seite findet ihr abschließend unsere zusammengestellten CPU-Aufrüst-Kits.
