Selfmade-Steam-Machine: passende Bauteile für kleine PCs

Mit den folgenden Kauftipps und Produkttabellen werden wir euch vor allem über die Bauteile informieren, die für einen besonders kleinen PC nötig sind. Natürlich könnt ihr je nach dem, welches Gehäuse ihr wählt, auch zu Bauteilen in Standardgrößen greifen. Wir weisen nochmal darauf hin, dass ihr für eine grundsätzliche Idee für eine Zusammenstellung auch unser Special zum Thema Komplett-PCs zu Rate ziehen könnt. Die dortigen Zusammenstellungen können euch als Basis dienen so dass ihr dann wiederum für einen Mini-PC bei den Komponten, für die das Gehäuse eurer Wahl besonders kleine Bauteile verlangt, einen Vorschlag unserer Kauftipps auswählen könnt.

Kauftipps: Gehäuse

Bei den Gehäusen haben wir insgesamt 13 Modelle herausgesucht. Die ersten fünf bieten die Besonderheit, dass sie wahlweise vertikal oder horizontal aufgestellt werden können - horizontal sind sie dabei dann mit Höhen von 8,7 bis 11,2 Zentimetern sehr flach. Achtung: informiert euch im Zweifel genau, ob es bei der Breite der Grafikkarten eine Beschränkung gibt. Die fünf Kandidaten verlangen zwar keine Low-Profile-Grafikkarten, aber trotzdem könnte es in der Breite im Einzelfall eng werden. Beispiel: beim ersten Gehäuse von SilverStone wird als maximale Breite ein Wert von knapp 15 Zentimetern genannt, beim Raven Z RVZ02 sind es nur 12,1 Zentimeter.

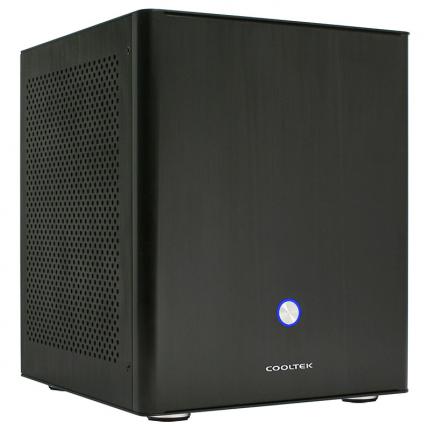

Quelle: Cooltek Cooltek Coolcube Wenn ihr euch nun verwundert die Augen reibt und euch fragt, wie ihn ein nur gut 10 Zentimeter hohes Gehäuse denn überhaupt eine Grafikkarte mit knapp 15 Zentimetern Breite hineinpassen kann: die Lösung ist, dass die Hersteller bei solchen Gehäusen eine Riser-Karte mitliefern, um die Grafikkarte um 90 Grad gedreht einzubauen. Die Grafikkarte wird erst auf die Riser-Karte montiert, dann kommt die Riser-Karte samt Grafikkarte in den PCie-Slot des Mainboards - anstatt also im 90 Grad-Winkel bezogen auf die Mainboardebene zu stehen, ist die Grafikkarte mit diesem Trick quasi parallel zur Mainboardebene. Bei den weiteren acht Gehäusen handelt es sich um etwas größere, aber immer noch sehr kompakte Gehäuse. Derartige Gehäuse sind zahlreich, so dass wir nur eine kleine Auswahl bieten können - falls ihr ein Modell vermisst, mit dem ihr bereits gute Erfahrungen sammeln konntet, dann postet dies am besten in den Kommentarbereich zu unserem Special. Je nach Bauweise könnt ihr vor allem in den etwas geräumigeren Gehäusen auch eine CPU-Übertaktung wagen, müsst dafür aber gegebenenfalls eine etwas kürzere Grafikkarte heraussuchen.

MB = Mainboard Bauformat maximal. GK = Grafikkartenlänge; C-K = CPU-Kühler-Höhe; HDDs: Einbaumöglichkeit für 2,5- und 3,5 Zoll-Laufwerke. * als Hinweis zum Cooltek C2: µATX ist möglich, aber Mini-ITX eher zu empfehlen, da ansonsten Einbauschächte wegfallen.

Kauftipps: Netzteile

Wir haben neun kurze (maximal 14 Zentimeter) ATX-Netzteile herausgesucht sowie auch vier SFX12V-Modelle mit maximal 12,5 Zentimetern Länge. Bei letzteren müsst ihr besonders auf die Ausstattung bezüglich der PCIe-Stecker achten. Denn je nach dem, welche Grafikkarte ihr wählt, benötigt ihr zwei PCie-Stecker und im schlimmsten Falle auch zwei Mal 8-Pin. Die 8-Pin-Stecker sind übrigens immer auch als 6-Pin-Stecker nutzbar. Von den neun ATX-Modellen sind sieben modular - trotz der kleinen Grundmaße solltet ihr euch aber für das Gehäuse eurer Wahl informieren, ob es hierbei keine Probleme mit dem Platzbedarf gibt.

Bauart: ATX / Mod = modulares ATX-Netzteil; PCIe 6/8-Pin: Ausstattung mit PCie-Steckern 6-Pin oder 6/8-Pin.

Kauftipps: Grafikkarten

In der nächsten Tabelle findet ihr 18 Grafikkarten, die für ihre jeweilige Grafikkartenserie (Spalte Referenz) zu den eher kürzeren Modellen gehören. Beachtet vor allem die Angaben zur Stromversorgung - dort werdet ihr sehen, dass teilweise Grafikarten, die zum gleichen Referenzmodell gehören, bei den Stromsteckern jeweils andere Stecker benötigen. Beachtet auch je nach Gehäusewahl die maximal zulässige Breite der Grafikkarte.

Kauftipps: Mainboards

Bei den Mainboards haben wir uns speziell auf Mini-ITX-Modelle konzentriert. Für AMD-Prozessoren des für Spiele zwar grundsätzlich geeigneten Sockel AM3+ gibt es leider keine Mini-ITX-Mainboards, und die CPUs passend zum Sockel FM2+, der wiederum auch Mini-ITX-Mainboards bietet, möchten wir für einen Spiele-PC nicht empfehlen. Daher fällt AMD aus unserer Betrachtung heraus. Beim Mainboard müsst ihr übrigens im Einzelfall auch gewisse Feinheiten beachten. So kann es beispielsweise passieren, dass der Anschluss für ein Gehäuse-USB-Frontpanel auf einem Mainboard ausgerechnet dort platziert ist, wo ein Laufwerkkäfig des Gehäuses sehr knapp über dem Board entlang verläuft. Der USB-Anschluss wäre somit unbrauchbar. Ansonsten gilt - da wir uns auf Intel beschränken - grundsätzlich das gleiche wie bei einem Desktop-PC für die beiden Sockel 1150 und 1151: wer eine Übertakter-CPU (an einem K hinter der Modellnummer zu erkennen) kauft und diese auch übertakten will, sollte zu einem Mainboard mit einem Z-Chipsatz greifen. Wer auf Übertaktung verzichtet, kann auch einen anderen Chipsatz wählen und muss nicht mehr als 80 bis 100 Euro investieren. Achtet nur darauf, dass auch ein PCie-3.0-Slot x16 für die Grafikkarte vorhanden ist - dies trifft für unsere Auswahl mit 10 Mainboards natürlich zu. Der Sockel 1150 ist stärker vertreten, da es dort auch mehr Auswahl gibt.

Kauftipps: CPU-Kühler

Zum Abschluss wollen wir eine letzte Übersicht mit einer Einzel-Komponente behandeln: CPU-Kühler. Für niedrige Gehäuse bieten sich so genannte Top-Blow-Modelle an. Was manch einer mit Hintergedanken als schlüpfrige Phrase empfinden mag, ist lediglich die Bezeichnung für Kühler, bei denen der Lüfter von oben (Top) nach unten bläst (blow). Für einen Desktop-PC mit genügend Raum würde man einen Tower-Kühler bevorzugen, bei dem die Luft parallel zum Mainboard von vorne nach hinten durch das Gehäuse geleitet wird. Wir haben 15 Kühler in unsere Tabelle aufgenommen, darunter 10 niedrige Top-Blow-Modelle und fünf kompakte Tower-Kühler. Wer ein Gehäuse wählt, in das auch ein Kühler mit einer Höhe von 14, 15 oder mehr Zentimetern hineinpasst, kann natürlich bei Bedarf aus dem Vollen schöpfen, sollte aber unsere Hinweise zu Mainboards und massiven Kühlern beachten, wenn das Mini-ITX-Format im Spiel ist.

Artikel teilen

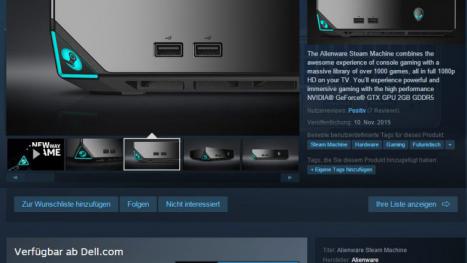

Mini-PCs im Selbstbau: die individuelle Steam-Machine Die ersten Steam-Machines sind auf dem Markt. Doch ähnliche sehr kompakte, konsolenartigen Mini-PCs lassen sich auch selber günstig zusammenstellen. Wir haben Tipps zur Zusammenstellung sowie passende Hardwarekomponenten für euch aufbereitet.
