Marktübersicht Mainboards: ATX-Formate; USB 2.0 und 3.0

ATX-Formate und andere Normen

Damit kein Chaos auf dem Hardwaremarkt herrscht, gibt es gewisse Normen, an die sich die Hersteller für Mainboards und anderen Komponenten halten müssen. Die wichtigste Norm für Mainboards sind Formate, bei denen bestimmte Längen- und Breitenmaße nicht überschritten werden dürfen. An festgelegten Stellen müssen auch Bohrungen vorhanden sein, um das Mainboard festschrauben zu können. Die beiden gängigen Formate sind ATX und das etwas kleinere µATX (auch mATX oder Mikro-ATX), zudem spielt Mini-ITX eine immer größere Rolle, da dieses abermals kleinere Format gerne für Wohnzimmer-PCs (HTPCs) genutzt wird. Durch die Normgrößen kann man ein passendes Gehäuse wählen beziehungsweise weiß, welches Mainboard hineinpasst, wenn man bereits ein Gehäuse besitzt. Wichtig: ein kleineres Mainboard passt auch in größere Gehäuse, nur umgekehrt funktioniert es natürlich nicht. Ein µATX-Mainboard passt also in einen ATX-Tower, ein ATX-Mainboard passt aber nicht in ein µATX-Gehäuse.

Genormt ist auch in einem gewissen Maße das Layout der Mainboards: um den Sockel herum sind Abstände zu anderen Bauteilen einzuhalten, damit nicht nur winzige CPU-Kühler Platz finden. Auch die Steckplätze für Zusatzkarten müssen an bestimmten Stellen sitzen, damit die Anschlüsse eingebauter Zusatzkarten durch die ebenfalls genormten Aussparungen der Gehäuse passen. Die Größe und Position des Mainboard-Slotblechs, an dem die Anschlüsse des Mainboards für USB, Maus und Tastatur, Netzwerk und so weiter zu finden sind, ist ebenfalls klar geregelt. Unsere Empfehlung für die passende Baugröße: wer nicht vor hat, mehrere Zusatzkarten einzubauen, findet auch bei µATX-Mainboards genügend Modelle, die alles nötige bieten - zum Beispiel auch vier RAM-Slots. ATX-Modelle bieten wiederum den Vorteil, dass ihr mehr Auswahl an Modellen mit ausreichend vielen Features habt, und wer übertakten will, ist mit ATX im Zweifel auch etwas besser bedient, da dort die Bauteile weniger eng verbaut werden müssen.

USB 2.0 und 3.0

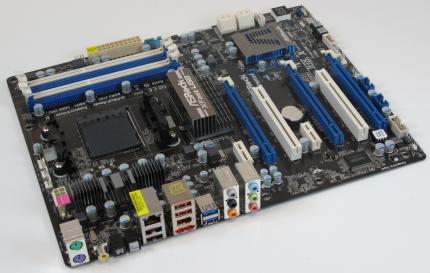

Quelle: PCGH ASRock 970 Extreme4
Moderne Mainboards bieten inzwischen standardmäßig USB mit dem neuesten und schnellem Standard 3.0 - aber auch die langsameren 2.0-Ports sind stets mit dabei. Wichtig zu wissen: beides ist zueinander kompatibel, die Steckerformen unterscheiden sich nicht. Ein USB2.0-Gerät läuft aber selbstverständlich nur mit 2.0-Speed, auch wenn ihr es an einem USB3.0-Port anschließt. Ein 3.0-Gerät an einem 2.0-Port wird ebenfalls nur 2.0-Speed erreichen. Wirklich nützlich ist USB3.0 bisher nur für USB-Datensticks und externe Festplatten. So gut wie alle anderen typischen USB-Geräte haben vom 3.0-Standard keinen Vorteil, auch wenn manche von ihnen rein technisch gesehen diesen Standard besitzen: dies ist dann eher Marketing. Achtung: auch manche USB-Datensticks werben mit 3.0, laufen aber nicht oder nur wenig schneller als ein guter 2.0.Stick. Wir empfehlen: vier schnelle 3.0-Ports sollten es mindestens sein, zwei davon über Onboard. Bei letzterem wird ein einziger Stecker angeschlossen, der mit einem Panel verbunden wird, welches zwei USB3.0-Ports an der Gehäusefront oder auch an der Rückseite bietet. Für PC-Gehäuse ohne 3.0-Anschlüsse gibt es auch günstige Zusatzpanels.
